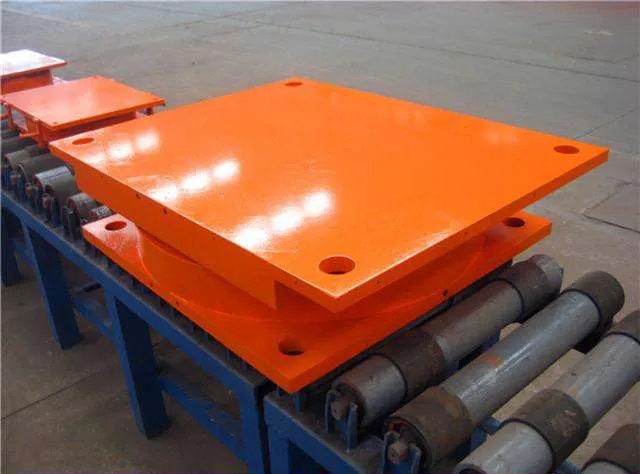

盆式橡胶支座

返回列表 浏览: 发布日期:2019-03-13

GPZ系列盆式橡胶支座有1000-50000KN二十八个级别,每个级别固定(GD)单向活动(DX)和双向活动(SX)三种,本系列支座具有建筑高度低,滑移面摩擦系数小,承载能力大,转动性能灵活,缓冲性能好,构造简单,重量轻,价格便宜等优点,是建筑连续梁式桥的最佳支座。

特点:

1、采用不锈钢板与聚四氟乙烯模压板简的平面滑崐移作为支座的滑移面,具有低的摩擦系数,承载能力大崐、变形小、耐磨耗、抗腐蚀能力强。

2、采用密封的橡胶兴不但不大提高了支座的承载能力及橡胶的寿命,更为重要的是保证了支座具有灵活的转动性能及良好的缓冲性能。

3、支座的构造简单、重量轻、价格便宜。具有明显的经济效果。

4、支座建筑高度低,对桥梁设计非常有利。

GPZ (II)盆式橡胶支座由顶板、不锈钢滑板、聚四氟乙滑板、中间钢板、橡胶板、密封圈、底盆、支座锚栓等组成,产品执行交通部JT391-1999标准,广泛应用于公路、铁路、市政和水利工程及其它类似结构中。本系列产品具有结构合理,承载能力大,变形量小,水平位移量大,转动灵活等特点。

GPZ (II)盆式橡胶支座使用性能分类

a 、双向活动支座(多向活动支座):具有竖向承载、竖向转动和多向滑移性能,代号为SX 。

b、单向活动支座:具有竖向承载、竖向转动和单一万向滑移性能,代号为DX 。

c 、固定支座:具有竖向承载和竖向转动性能,代号为GD 。

GPZ盆式橡胶支座适用温度范围分类

a 、常温型支座:适用于一25 ℃ 一+60 ℃ 使用。

b 、耐寒型支座:适用于一40 ℃ 一十60 ℃ 使用,代号为F

GPZ (II)盆式橡胶支座基本结构形式

双向(多向)活动支座和单向活动支座由上座板(包括顶板和不锈钢滑板)、聚四氟乙烯滑板、中间钢板、密封圈、橡胶板、底盆、地脚螺栓和防尘罩等组成。单向活动支座沿活动方向还设有导向挡块。

固定支座由上座板、密封圈、橡胶板、底盆、地脚螺栓和防尘罩等组成。

减震型支座还应有消能和阻尼件。


抗震盆式桥梁支座包括固定支座和单向活动支座两种型式,和与之配套使用的还有双向活动支座。抗震盆式橡胶规格按JT391-1999要求分为31级。支座竖向设计承载力、支座转角、支座摩擦系数及位移均按标准要求设计。仅固定支座各方向和单向活动支座非滑移方向的水平力由原支座设计承载力的10%提高至20%。两种型式支座配合使用比仅在桥梁固定墩上设置抗震支座对提高全桥结构的抗震能力是不言而喻的。
