球形支座

返回列表 浏览: 发布日期:2019-03-13






GCQZ系列球型钢支座是按国家标准《桥梁球型支座》(GB/T 17955-2009),同时参照并满足欧洲标准《Structural bearings-Part7:Spherical and cylindrical PTFE bearings》(EN 1337-7:2005)及其他相关行业规范研究的桥梁标准构件系列产品,通过了省部级科技成果鉴定(鄂科鉴字【2011】第03255号),适用于公路、城市的各种类型桥梁。

一、产品结构

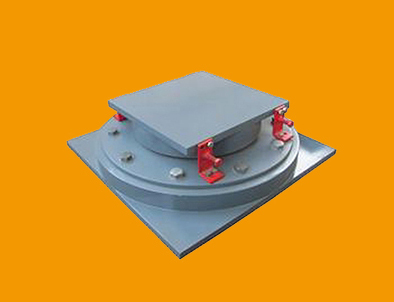

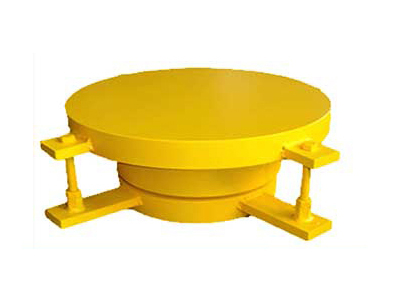

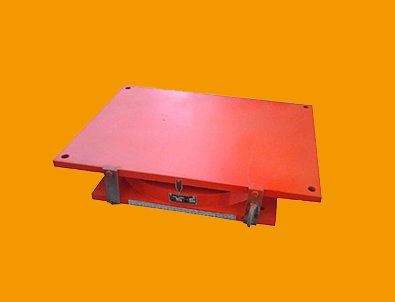

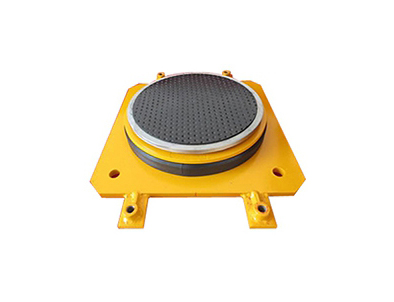

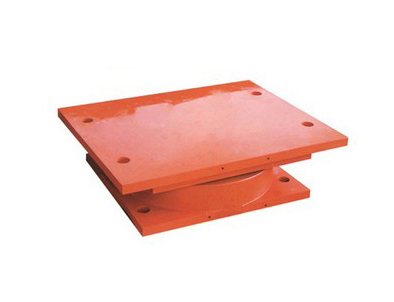

GCQZ系列球型钢支座一般由上支座板组件、耐磨板、球冠、球面耐磨板、橡胶密封圈、下支座板及锚固组件组成。

除预埋钢板可向厂家订货或施工方自行加工外,支座其余各构件均为支座产品的一部分,由厂家配套提供(支座本体、锚棒、锚栓)。若自行加工预埋钢板,应在施工图中提醒施工单位注意锚棒预留孔与锚棒的公差匹配并做好预埋钢板与锚棒的焊接。

二、产品特点

相对于目前市场上的同类支座,本产品从选材、构造、细节、安全经济性等四个方面做了优化,主要特点如下:

2.1 材质优良

支座主体钢材可选用Q345B热轧钢板结构,力学性能更为可靠;耐磨材料采用改性超高分子量聚乙烯(即UHMW-PE)代替聚四氟乙烯板(即PTFE),磨耗低、摩擦系数小、使用寿命长。

2.2 构造合理

本产品对现有支座产品在构造上进行了优化,构造更合理:固定型、单向型及双向型支座均设有预埋钢板结构,便于支座安装;支座采用锚棒、锚栓与混凝土连接,受力可靠,维护、更换方便。

2.3 注重细节

支座采用新型锚栓结构,抗剪能力更强;混凝土接触面增设抗磨槽,传力更均匀;支座选用新型防尘圈既保护橡胶垫又保护耐磨板,延长使用寿命;防腐涂装按照现行《公路桥梁钢结构防腐涂装技术条件》(JT/T 722)设计,根据不同工程气候环境和防腐年限分别采用不同涂装配套体系,防腐性能可靠,耐久性好。

2.4 安全经济

GCQZ系列球型钢支座采用精细化设计,对每个型号的每个部件均进行受力分析,确保支座受力安全且各部件具有同等的安全度,造价更为经济;支座竖向承载力、水平承载力安全系数为1.5;支座设计按照交通部相关标准及规范,同时参考铁路系统相关标准及要求,并满足欧洲规范设计标准。
